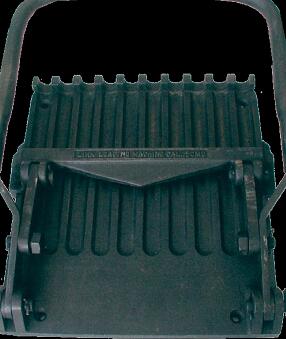

国外装弹器研究现状为保障弹链上的枪弹装填到位，需配套使用专门的压弹装置。从最早的柯尔特产M19210.50英寸勃朗宁水冷式重机枪所使用的100发纤文织物弹带开始，一种名为B70T的手动曲柄压弹装置就开始被投入使用[2]。这种压弹装置结构的灵感来自于一战中的马林航空机枪。乔治•肖于1918年10月23日取得了这种压弹装置的发明专利，并把它卖给了纽黑文萨金特公司进行特许生产，但是这种压弹装置并不能适应新型弹链的需要。水冷式机枪改为气冷式后，供弹具也由布质弹带改为金属弹链。相应地，需要新的压弹装置。1935年，一种专门为M2金属弹链设计生产的新型M2压弹装置问世了。这种压弹装置被美国军械总署赋予D8794的代号，其和乔治•肖的设计原理基本相同，都是用拨弹杆将弹链中的枪弹推入枪机[3]，二者的根本区别在于拨弹杆的运动方式有所不同。新型拨弹杆最早由黄铜制造，后来改为铸铁。另外，较之前作，新型M2压弹装置采取了一系列措施，避免各结构之间的彼此磨损和不必要的误动。图1.1所示为M2压弹装置32256

图1.1 M2压弹装置
MG34/MG42机枪使用与二战德军主力步枪毛瑟98K相同的7.92x57mm枪弹[4]。德军配发枪弹时采用散装的方式，下发到不对后再由部队使用专用的装弹机向弹链上装弹[5]。其装弹机有两种型号，最初为1934年配发的34型装弹机。该装弹机结构比较复杂，装弹机前方右侧带有一个弧形托盘，左侧则有一个手摇曲柄。使用时，需要利用装弹机底部的夹子将装弹机固定在桌子的边缘，向弧形托盘中装入散装的枪弹，弹链则放置在装弹机后方的装弹链中，用手摇动手摇曲柄，每旋转一圈，则向弹链中装入一发枪弹。
由于34型装弹机过于复杂，为了简化生产，1941年设计出结构简单的41型装弹机。41型装弹机采用钢板冲压而成。其取消了手摇曲柄，在托盘的后方设计了一个按压杆。使用时，将枪弹装入托盘中，弹链放置在装链器中，然后按压按压杆，即可将枪弹装到弹链上。每按压以此，可以向弹链装入两发枪弹。
 图1.2 MG34型装弹机结构示意图
34型装弹机和41型装弹机都可以分解成几大部件，收纳在配发弹药的木箱中携带。不过在战场前线，如果战况紧急、激烈，士兵很多时候都不使用装弹机，直接用手向弹链中装弹。图1.2为MG34型装弹机结构示意图
1.2.2国内装弹器的研究现状
国内手摇式通用压弹机1991年研制成功, 后经改进, 于93年获得了军队科技进步奖。该产品适用于两种口径枪弹56式7.62mm枪弹87式5.8mm枪弹, 能对五种弹匣、两种开式弹链56式班用机枪弹链、56.1 式班用机枪弹链;进行快速压弹[6]。具有操作简单，压弹速度快，体积小质量轻，使用范围广的特点。能同时解决56式步枪弹向56式冲锋枪及81式自动步枪弹匣压弹问题, 对87式5.8mm口径自动步枪也有一定借鉴作用。
手摇通用压弹器采用齿轮逐次拨动子弹向弹匣内送弹结构。其基本工作方法是: 将弹匣联接在压弹器接合口上, 子弹按头尾一致方向里人弹箱内, 装填者以右手按顺时针方向转动摇把, 带动弹箱内拔弹齿轮旋转。弹箱内子弹靠进弹斜面和齿轮转动进人进弹口, 次一发弹以同样方式运动并挤压第一发弹使其进入弹匣内, 直致弹匣内子弹压满为止。

图1.3  手摇式通用压弹机结构
94年又设计制作了一种适合于单兵使用的弹匣压弹联接器, 将此联接器与10 发弹夹相配合, 即可对弹匣进行压弹。联接器的体积与火柴盒大小基本相同, 携带使用非常方便, 压满一个30rds的弹匣, 不超过15s。这不但解决了单兵压弹的难题, 也使56式7.62mm半自动步枪的桥式弹夹有了用武之地。如果将其与手摇式通用压弹机配合使用, 必然能使压弹时间大为缩短, 有利于提高射击火力的持续性。图1.3为手摇式通用压弹机结构。论文网 装弹器国内外研究现状概况:http://www.751com.cn/yanjiu/lunwen_28751.html
