1  引言

压力机是一种结构精巧的通用性机械结构（如图1-1）。它通过对金属坯件施加强大的压力使金属发生塑性变形和断裂来加工成零件，具有用节省材料、生产效率高、操作方便等特点，在切断、冲孔、落料、弯曲、铆合和成形等工艺方面应用广泛，一般分为气动压力机、螺旋压力机、曲柄压力机、摩擦压力机、多工位压力机等。

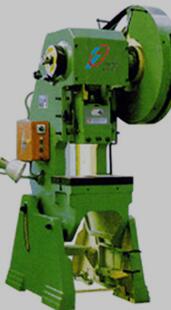

图1-1 压力机

1.1 曲柄压力机

曲柄压力机是一种最常见的压力机，它通过曲柄滑块机构将电动机的旋转运动转换为滑块的直线往复运动，对坯料进行成形加工。JH21-80固定台压力机就是一种曲柄压力机。

1.1.1曲柄压力机的组成

曲柄压力机一般由以下部分组成：[1]

（1）工作机构：即曲柄滑块机构（或称曲柄连杆机构），它由曲轴、连杆、滑块等零件组成，其作用是将曲柄的旋转运动转变为滑块的直线往复运动，由滑块带动模具工作。

（2）传动系统：它包括齿轮传动、带传动等机构。将电动机的能量和运动传递给工作机构，起能量传递作用和速度转换作用。

（3）操纵系统:包括离合器、制动器等部件，用以控制工作机构的工作和停止。

（4）能源系统：包括电动机、飞轮。飞轮能将电动机空行程运转时的能量储存起来，在冲压时再释放出来。

(5) 支承部分：主要指机身，它把压力机所有部分联结成一个整体，承受全部工作变形力和各种装置的重力，并保证整机所要求的精度和强度。

除上述基本部分外，还有多种辅助系统和装置，如润滑系统、安全保护装置、滑块平衡装置以及气垫等。

1.1.2 曲柄压力机的分类

曲柄压力机的类型很多，分类方式也多种多样：[2]

（1）按照床身型式可以分为开式和闭式曲柄压力机

（2）按照其执行机构运动轴线的配置，可以分为立式、卧式和可倾式

（3）按照工艺用途分类为：

（a）板料冲压压力机

 通用压力机：用于进行冲裁、落料、弯曲、成形和浅拉伸等工艺

 拉延压力机：用于进行拉延工艺

 板冲高速自动机：适用于连续级进送料的自动冲压工艺

 板冲多工位自动机：适用于连续传送工件的自动冲压工艺

（b）体积模锻压力机

 冷挤压机:用于进行冷挤压工艺

 热模锻压力机:用于进行热模锻工艺

 精压机：用于进行平面精压、体积精压和表面压印等工艺  PLC的JH21-80固定台压力机监控系统设计+梯形图(2):http://www.751com.cn/jixie/lunwen_69639.html
