摘要随着无线通信技术的飞速发展，通信设备越来越小、越来越轻，相应地对天线的小型化和高性能提出要求。微带天线具有体积小、重量轻、剖面低等优点，但是带宽窄、增益低。八木天线具有增益高、结构简单等优点，但同样也是带宽窄。但如果能将这两种天线的优点结合在一起，就能同时实现高增益、宽频带的天线。因此，探究微带八木天线的性能在工程应用上具有广阔的前景。本文基于对微带八木天线研究现状的分析和总结，将对一款微带八木天线进行设计和仿真，并探讨各个结构单元的相对物理参数对天线性能的影响。25360
关键词 通信技术 微带八木天线 结构单元 设计方法
毕业论文设计说明书外文摘要
Title DESIGN AND SIMULATION OF THE MICROSTRIP YAGI ANTENNA
Abstract
As wireless communication technology developing so fast, people start to claim some requirements about antenna. For example, they need Local Positioning System (LPS) and wireless sensor networks with compact-size and high-directivity. The classical Yagi-Uda antenna meets these requirements, but the whole antenna scale would become very huge.Secondly, some communication devices require resonance effect from antenna of Dual or Multi bands. Multi-layer micro-strip Yagi-Uda antenna brings a very good solving thought to miniaturization of high gain effect, dual or even multi-bands, and improving Front Back Ratio (F/B), etc.
Based on the analyzing and summarizing about the micro-strip Yagi antenna study condition, this paper did the study and design of micro-strip Yagi antenna, discussing the antenna electronic performance effected by physical parameter of each constructive units.
Keywords communication technology, Micro-strip Yagi-Uda Antenna, constructive units，designing methods.
目 次
1 绪论 1
1.1 研究背景1
1.2 发展现状1
1.3 分析和总结8
1.4 提出问题9
1.5 研究内容9
2 基本理论和分析方法10
2.1 微带八木天线的基本理论 10
2.2 表面波效应 10
2.3 矩形贴片天线及其传输线模型 11
2.4 镜像原理15
2.5 馈电方式16
2.6 八木天线17
3 微带八木天线的设计 23
3.1 设计要求 23
3.2 结构选型23
3.3 微带八木天线的仿真设计24
结论 32
致谢 33
参考文献34
1 绪论
1.1 研究背景
随着无线通信技术的飞速发展，通信设备越来越小、越来越轻，相应地对天线的小型化和高性能提出要求。微带天线具有体积小、重量轻、剖面低等优点，但是带宽窄、增益低。八木天线具有增益高、结构简单等优点，但同样也是带宽窄。但如果能将这两种天线的优点结合在一起，就能同时实现高增益、宽频带的天线。因此，探究微带八木天线的性能在工程应用上具有广阔的前景。
1.2 发展现状
1.2.1 分类和命名
经过查阅多方资料，我发现对于微带八木天线类别的划分，目前学术界并没有做的很明确。但是有一种分类方法，按照反射单元、激励单元和引向单元三者所在的平面和微带贴片所在平面的关系，将其分成两大类：

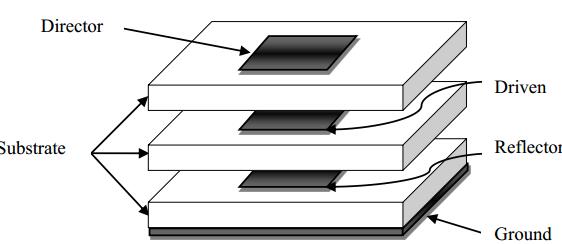

图1.1 层叠式微带八木的结构图
第一类，上述三个单元的排列的方向和微带贴片平面之间成90度直角，称之为层叠式微带八木天线，或者称为多层积叠式微带八木天线。而这类天线又可分为两种：介质基片材料覆盖了全部微带贴片，使之和空气隔绝的天线，称为介质埋藏式微带八木天线。另一种，微带贴片没有全部覆盖、贴片间有空气间隙且需要物理支架支撑的，或是贴片依附于泡沫材料的情况，则是普通的层叠式微带八木天线，如图1.1所示。 微带八木天线的仿真设计+文献综述:http://www.751com.cn/tongxin/lunwen_19103.html
