2.1 狙击步枪的总体方案设计目标 (1) 保证所设计的狙击步枪具有足够的精度,同时还要保证拥有一定的杀伤能力; (2) 该狙击步枪应该具有保险装置,以保


2.1  狙击步枪的总体方案设计目标
(1) 保证所设计的狙击步枪具有足够的精度,同时还要保证拥有一定的杀伤能力;
(2) 该狙击步枪应该具有保险装置,以保证不会发生枪支走火等情况;
(3) 狙击步枪的全枪长度控制在1100mm左右,枪口初速应该不低于800 m/s,有效射程能够达到800 m。
2.2  狙击步枪的设计思想
本课题的狙击步枪主要是以精度为主,因此对于狙击步枪的部分机构的设计,应该优先选择能够提高狙击步枪的射击精度的机构类型,同时还要使得这些机构能够在狙击步枪内顺利的完成应有的动作而不会影响狙击步枪的使用效果。
2.3  狙击步枪的部分提高精度的机构
(1) 闭锁方式:选用的是刚性闭锁的枪机回转式机构类型,选用这种闭锁方式的主要原因是因为回转式的闭锁机构其闭锁突笋都是均匀的分布在枪机上面的,因此对于枪机上的闭锁突笋来说基本都是均匀受力的,对武器的射击精度有利,因此这种类型的武器一般都具有较好射击稳定性以及不错的精度。枪机的模型图如图2.1所示:

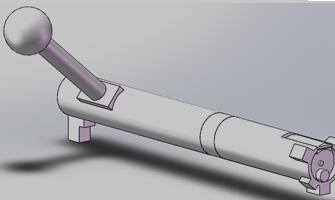

 枪机的三文模型图
图2.1  枪机的三文模型图
(2) 枪管的选择:采用自由浮置式枪管,由于枪弹在经过枪管时,将会产生震动,如果这些震动被干扰了,则子弹出膛的位置就可能会不一样,从而影响到射击精度[5]。而采用自由浮置式枪管,枪管可以不和枪托或脚架有任何接触,从而枪管自由震动,理论上,枪管会回到同一位置,从而提高射击精度。同时,为了减小枪管的震动,将采取加重枪管的方法来降低枪管的震动[6]。并且在枪管的加工时,选用加工精度比较好的精锻的加工方法,以保证有足够的加工精度[7]。
(3) 击发机构:采用的是击针簧击针式击发机构,这种击发机构在解脱击针之后,击针从解脱开始一直到到撞击底火时,所经过的时间很短,同时在整个过程中撞击时很小的,因此对射击时候的精度非常有利,特别是对首发的命中率的提高效果非常显著,因此选择这种击发机构能够明显的提高狙击步枪的首发命中率以及射击精度。
2.4  狙击步枪的总体方案设计
本课题所研究设计的狙击步枪主要以精度为主,采用单发射击,手动装填,因此将该狙击步枪设计为栓动式狙击步枪,为保证有足够精度的同时还具有一定程度的杀伤能力,决定将狙击步枪的口径选取为7.62 mm,并采用7.62 mm的53式普通弹作为该狙击步枪的弹药,53式7.62 mm普通弹的弹头质量为9.35~9.75g,装药量为3.0g,初速达到800~835m/s,最大膛压在380 MPa左右,53式普通弹用于杀伤有生目标及击穿轻型装甲目标,因而在远距离上也拥有足够的威力来满足作战需求,同时在远距离上53式普通弹也拥有较为良好的精度,因而选定7.62 mm的53式普通弹作为本课题狙击步枪的弹药。本枪的口径为7.62 mm,作战时需要考虑到便携性和机动性,因为对全枪的质量和全枪的长度有着一定的要求,在分析国内外同种口径的狙击步枪后,决定将全枪的质量控制在5.5公斤左右,全枪长度控制在1000 mm 左右,以提高狙击步枪的便携性和机动性,以提高移动作战的能力。对于狙击步枪来说,首发命中是非常重要的,因为对于弹容量来说,不需要较多的弹匣容量,因为决定将弹匣的容量定为5 r 。并设置有专门的保险机构,以确保在非射击状态下不会发生枪支走火情况。表2.1为参考国内外狙击枪后主要设计诸元。
表2.1  该狙击步枪的主要设计诸元
诸元    指标 某栓动式狙击步枪方案设计与分析(3):http://www.751com.cn/jixie/lunwen_23454.html
