1风帽 2弹体 3缓冲垫 4高能炸药 5燃烧元 6压板 7调整垫 8前弹带
9后弹带10多选择引信 11弹底 12引信装定接口

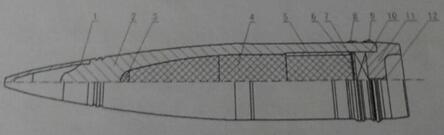

图2.1 多用途弹结构简图
2.1 基本原理
多用途弹引信为多选择引信，可以根据实时战场目标特性选择对应毁伤模式，用于应对各种复杂战场形态或毁伤各种战场目标。发射前，使用引信装定器通过弹丸底部的引信装定接口对多选择引信进行装定。当用于杀伤爆破时，将引信装定为碰炸模式，发射后多用途弹碰击目标爆炸，形成冲击波、大量预制破片和自然破片和自然破片对人员和轻型装甲目标进行毁伤，并利用燃烧元引燃引燃物，实现爆炸、穿甲和燃烧多种毁伤功能。用于攻坚和对付半硬装甲目标时，将引信装定为侵彻延期模式，多用途弹撞击目标后，引信采用自适应技术，根据撞击的目标特性自动调整发火机构作用时机。用于攻击机场跑道、军事桥梁等钢筋混凝土防御工事时，发火机构长延时，待多用途弹侵彻足够深度，引信作用引爆战斗部，利用冲击波达到最大毁伤效果，彻底瘫痪机场跑道、军事桥梁等设施。用于攻击半硬装甲目标时，发火机构短延时，待多用途弹侵入目标内部后，引信作用引爆战斗部，利用冲击波和碎片、燃烧元彻底毁伤目标内部的装备和人员。
3 多用途弹的总体结构
根据多用途弹的战术指标以及经济条件，该弹的参数要求如下：
（1）弹径：155mm
（2）质量：45.5kg
（3）用途：侵彻混凝土、杀伤、爆破、引燃
（4）炸药密度：1.6g/
（5）燃烧剂密度：2.0g/
（6）引信：直径100mm，长度25mm，密度3.5g/
（7）膛压：300MPa
（8）火炮膛线缠度：20d
（9）带底凹结构，底凹深度为110mm，底凹材料密度为2.8g/
（10）全装药的初速为930m/s，当射角 时，射程不小于29000m。
由多用途弹的参数，设计出多用途弹（如图3.1 ）

图3.1 多用途弹外形图
该弹的外形由弹头部、圆柱部、弹尾部、上定心部、弹带与闭气环等部分组成。
4 多用途弹爆破威力
爆破，就是弹丸中的炸药爆炸后形成高温、高压、高速爆轰产物膨胀功的作用。它有两个含义：一是爆轰波产物的直接作用，即弹丸直接接触目标爆炸，或在目标内部狭小封闭的空间内爆炸，爆轰产物的巨大冲量直接作用在目标上，使目标毁伤；二是弹丸在介质（如水、空气）中爆炸，爆轰产物把能量传递给介质，使得介质产生冲击波，冲击波向四周传播。当目标被撞击，在冲击波的一定超压和动压或者冲量的作用下而被毁伤【1】。
