变电站二次直流状态监视的研究(2)

时间:2019-03-22 21:53来源:毕业论文
目前各类绝缘监视装置所采用的技术原理,与现场的实际情况存在一定的差距,对于直流接地不能做到及时、准确的查找与判断,造成装置功能难于完全满


目前各类绝缘监视装置所采用的技术原理,与现场的实际情况存在一定的差距,对于直流接地不能做到及时、准确的查找与判断,造成装置功能难于完全满足现场的实际需要。
现阶段国内使用的直流接地监视装置相对都具有一定的局限性,针对他们的种种缺陷,本研究独辟蹊径,不在直流接地监视装置上进行创新与改动,而是使用监视盒子与直流接地监视装置进行配合,取长补短,做到对直流回路的全面监视,大大降低了工作人员的接地点排查时间,从而提高效率。
2    分析
直流接地在线监视盒子顾名思义,就是用一个盒子来监视直流回路的工作状况,如果出现直流异常就进行发出警报指示,是基于频率偏移法这个原理设计的,不同于现有各种直流监视手段,不但精度高,并且能避免误动作。由于将使用分散式配置,所以对于直流回路中的每一条支路都可以做到监视指示,这样也就将现场工作人员的时间和精力节省下来,直接根据指示找到接地点。
本项目的研究成果不但能成功监视到直流接地,还能迅速采集寄生回路,大大降低了回路出现故障的可能,对此难关的攻破,我们认为将来直流监视盒子必有美好的推广前途,必能成为电力回路中不可缺少的一环。
直流监视盒子在10kV、35kV、110kV、220kV等各等级变电站的应用中都产生了良好的效果,直流监视盒子用以监视变电站直流回路负载侧,当出现直流接地事故时,盒子就会提示。下面将具体介绍直流盒子的分散式直流监视回路在于厂站中的配合应用。
2.1直流回路接地故障和寄生回路的特点

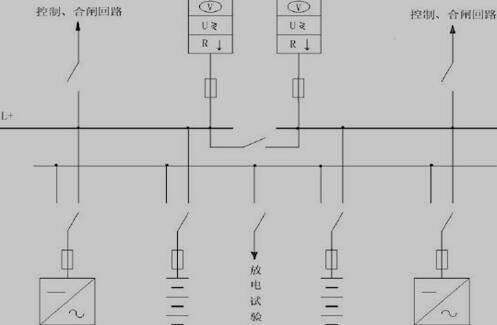

变电站直流回路的示意图可以简单描述为下图2:
 直流回路结构示意图
图2 直流回路结构示意图
a 接地故障:针对接地故障可以由图2简单描述,每个直流负荷的接线都是从正负直流母线上引出。当在此回路中存在了一个接地点时,由于回路中已经存在了直流回路绝缘监察装置内设的接地点,所以就会在此回路中产生一个接地短路电流i 。
b 寄生回路:如图3所示是寄生回路的典型接线图.寄生电路的产生不平衡电流的原因有两个:
(1)由于变电站直流回路的直流母线是分段运行的。这样实际上由浮充电设备承担直流负载的两段母线电压可能由于瞬时的电压不相等,造成电流i 的产生;
(2)由于图中所示的两个反映线路阻抗的电阻R 的阻值相差很大,即使在母线电压相等的情况下,也会有寄生电流的产生。 变电站二次直流状态监视的研究(2):http://www.751com.cn/zidonghua/lunwen_31209.html
