1.绪论
1.1 超高压泵的简介
1.1.1  超高压泵研究现状及发展趋势
 1.1.2  超高压泵的基本组成
如图：

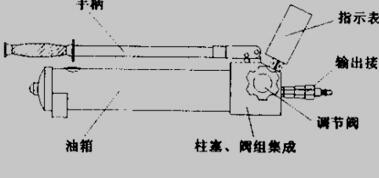

图1所示的就是超高压手动泵，从图中我们可以看到超高压手动泵基本上由以下几个部分组成：（1）手柄  （2）油箱   （3）柱塞和阀体   （4）调节阀
（5）压力指示表  （6）输出接头 等主要部件。

1.1.3  超高压泵的分类和工作原理
  手动超高压液压泵基本上可以分为3种：单级手动泵，双级1型手动泵以及双级2型手动泵。
 图2是单级手动柱塞泵的结构原理图，当手柄1 开始向上运动时，油经过过滤器单向阀 3 进入压力腔 2 的下腔， 2 进油；而当手柄向下运动时， 2 向系统供油。阀 4 为定压阀，阀 5为溢流阀。单级泵为间断式加压油泵。
图3是双级 T 型手动泵结构原理，工作时，抬起手柄8，工作油经滤油器、单向阀 1、 2 分别进入A、B腔。压下手柄时，有两种情况：系统处于低压时，手柄 8 克服 A、 B 腔压力油产生的反力，开启单向阀3、 5、 4， A、 B 腔同时向系统供油，即双泵供油，流量最大；系统处于高压时，压力油打开溢流阀 6，单向阀 5 关闭， B 腔低压油直接回油池，由 A 腔单独向系统提供高压油，即单泵供油，流量最小。阀 7 为定压阀，阀 8 为溢流阀，双级 T 型手动泵为低压大流量高压小流量供油、间断加压油泵。
如图 4是双级 2 型手动泵的结构原理，阀 12 为定压阀，阀 13 为溢流阀。在低压时，当手柄向上运动时， 2、 3 的下油腔进油，2 的上油腔向系统供油。当手柄向下运动时， 2 的上油腔进油， 2、 3 的下油腔向系统供油，在低压区手柄上下运动能实现泵连续向系统供油。当进入高压区时系统的压力增大，液控换向阀 10 使 2 和单向阀 4、 5、 6、 7 组成的油路卸荷，这时只有 3 与单向阀 8、9 组成的回路向系统供油。实现了在恒功率条件下，低压大流量供油，高压小流量供油，节省了时间、提高了效率。
这次在经过自己的思考和老师的建议之后我在设计中选择了双级1型手动液压泵。
1.2 课题的提出和要求
1.2.1课题的提出
  本课题来源于上海盛加科技有限公司。 超高压液压手动泵具有压力高、重量轻、结构紧凑、操作简单等特点，特别适合在野外无电源情况下使用。广泛应用于液压千斤顶，液压拉伸器，液压拔轮器，液压螺栓，液压螺母等手动打压系统。超高压泵系统主要由柱塞泵体，柱塞，钢球，弹簧，超高压压力表，油箱等零件组成。它是一种手提式超高压泵。泵体与柱塞组成机械结构是属于增压泵结构形式。其机械结构设计要求也比较高 为了满足效率高又省力，必须对弹簧的刚度提出了一定要求。在对整个结构系统设计时必须考虑到超高压泵具有良好的保压性能。 超高压泵设计与质量分析+CAD图纸(2):http://www.751com.cn/jixie/lunwen_31602.html
