制冷量1000kw满液式蒸发器设计及制冷机组的匹配(2)

时间:2019-01-27 20:03来源:毕业论文
5.5 经济 器和储罐 38 5.6 油分离器 39 5.7 油冷却器 40 结 论 42 致 谢 44 参考 文献 45 附录A 强度计算书节选 46 图1 满液式蒸发器设计图 53 1 引言 1.1 满液式蒸发


5.5  经济器和储罐    38
5.6  油分离器    39
5.7  油冷却器    40
结  论    42
致  谢    44
参考文献45
附录A 强度计算书节选    46
图1  满液式蒸发器设计图    53
1  引言
1.1  满液式蒸发器的应用背景
制冷技术最早应用于食品工业方面,但冷库设施、冷藏船、冷藏汽车以及末端的冷柜冰箱的应用不仅局限于食品行业,逐渐扩大到了药材、花卉、医疗卫生等领域,同时中低温制冷在工业生产也得到广泛应用,如化工生产、工艺冷却、空气调节等。如今制冷机组已经越来越大,传统的干式蒸发器无论从制冷量还是效率上已经无法满足要求,满液式机组逐渐走进大家的视野并且越来越受欢迎。满液式蒸发器常与离心机或螺杆机配合使用,制冷剂在管外蒸发,制冷剂液面会覆盖大部分换热管,实现更高的满负荷效率和部分负荷效率。
1.2  满液式蒸发器与干式蒸发器的区别
在满液式蒸发器中,制冷剂液体节流后进入筒体内的壳程空间,与管内冷冻水通过管壁换热。液态制冷剂吸热气化经上升管进入气液分离器,气液分离后的饱和蒸气被螺杆压缩机吸走,液态制冷剂回流到筒体。
1) 结构上的区别:传统干式蒸发器,壳程内是水,换热管内是制冷剂;满液式机组虽然一般都很高很大,特别是复叠型的,但其结构比较紧凑,且在工厂内都已拼装好,客户现场接入冷冻水冷却水即可使用。
2)换热方面:满液式蒸发器中的换热管表面淹没在制冷剂液体中,表面传热系数高;干式蒸发器则是部分润湿,表面传热系数低。满液式蒸发器中制冷剂分布均匀,蒸发器温度得到大幅提高,可实现更小的换热温差,提升了机组的换热效率。满液式冷水机组能效比一般能达到国家一、二级,而一般干式冷水机组只能达到四、五级,因而满液式冷水机组能节省20%左右的运行费用。
3)充液量:满液式蒸发器的制冷剂充液量一般是2~3倍,日益低廉的制冷剂缩小了运行成本,制冷剂在筒体浸没管束,设计排管时一般在会在容器中留出适当的气体空间。

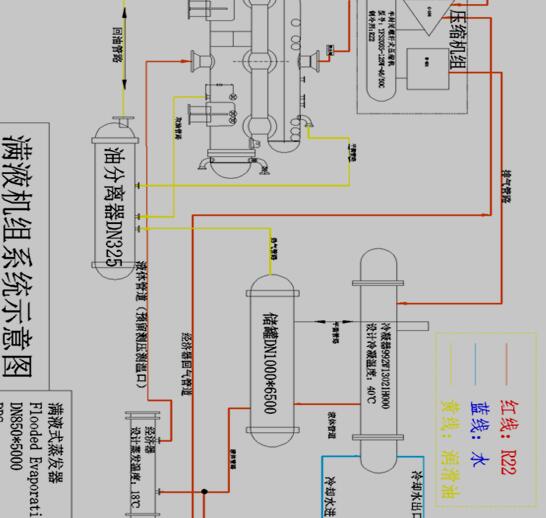

满液机组系统示意图见图1.1,红蓝黄线分别表示制冷剂、水、润滑油的管路与流向。
图1.1  满液机组系统示意图
 满液机组系统示意图
1.3  满液式冷水机组运行过程中需要注意的地方
1.3.1  冷冻水防冻结冰保护
防冻保护一般用在水循环的蒸发器上,水温过低或流速过慢都会使换热管冻结,一般是采用水流报警或低温报警。防冻保护分为水侧防冻和制冷剂侧防冻,从运行和文护的角度上看,制冷剂侧防冻需要监控容器内部的制冷剂压力,所以一般厂家更倾向于水侧防冻。从水侧进行防冻时,干式蒸发器可仅从水温进行防冻;满液式和板式蒸发器需从水流量和水温两方面进行防冻保护。若有多个蒸发器并联,可对其进行水温和流量检测,同时在最不利环路安装温度控制器和流量开关,并在总出水管处加设流量开关的方法进行防冻。[1]
1.3.2  油平衡问题
    油平衡技术对满液机组稳定运行和效率起关键作用,其重要性甚至大于换热器。在机组实际运转中,很多异常和故障都和油平衡问题有着直接或者间接的联系,即压缩机内润滑油的“开源节流”问题。回油技术设法回收压缩机失去的油,其实质是“开源”;油分离技术设法压缩机失油量降到最低,即“节流”。[2] 制冷量1000kw满液式蒸发器设计及制冷机组的匹配(2):http://www.751com.cn/jixie/lunwen_30069.html
