2.TPMS产品示意简图：

TPMS产品样本其规格为
a*b*c=45*18*15

2.4 TPMS检测工作台自动化装置的主要参数

（1）产品的规格-----a*b*c=45*18*15；
（2）每小时要检测60个产品；
（3）电源：220VAC±10%，50Hz；
（4）气源：0.4MPa —0.8Mpa;
（5）运行环境温度湿度：设备部分：0℃—40℃；

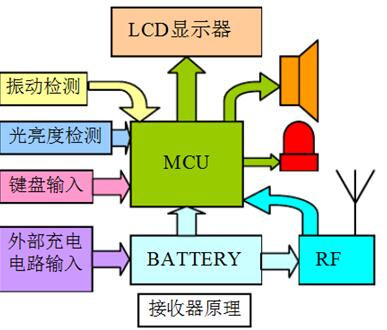

外部充电MCULCD显示器RF光亮度检测BATTERY接收器原理键盘输入电路输入振动检测
（6）测试电源输出：采用高精度输出的程控线性恒压源。；
（7）恒压：恒压输出：直流0V-30V；输出电流：5A；纹波：1mV；输出精度：±0.1V；
（8）    控制方式：可编程控制；
3TPMS检测工作台的方案拟定
3.1TPMS检测工作台的总体布局
3.1.1TPMS检测工作台的组成
（1）气压传动：是以压缩气体为工作介质，靠气体的压力传递动力或信息的流体传动。
气压传动优点：
1）以空气为工作介质，较容易取得，用后的空气排到大气中，处理方便，与液压传动相比不必设置回收油的油箱和管道。
2）因空气的年粘度很小，其损失也很小，所以便于集中供气、远距离输送。外泄漏不会像液压传动那样，对环境污染严重。
3）与液压传送相比，气动动作迅速、反应快、文护简单、工作介质清洁、不存在介质变质及补充等问题。
4）工作环境适应性好，特别在易燃、易爆、多灰尘、强磁、辐射、振动等严劣工作环境中，比液压、电子、电气控制优越。
5）成本低、过载能自动保护。
气压传动缺点：
1）由于空气具有可压缩性，因此工作速度稳定性稍差。
2）因为工作压力低（一般0.3~1MPa），又因为机构尺寸不宜过大，总输出力不宜大于10~40Kn。
3）噪声较大。
4）气动装置中的其气信号传递速度比电子信号及光速信号慢，因此气信号传递不适合用于高速传递的复杂回路中。
   （2）齿轮齿条传动：通过齿轮和齿条的捏合来实现的传动机构。 TPMS检测自动化装置工作台设计+CAD图纸(4):http://www.751com.cn/jixie/lunwen_13974.html
